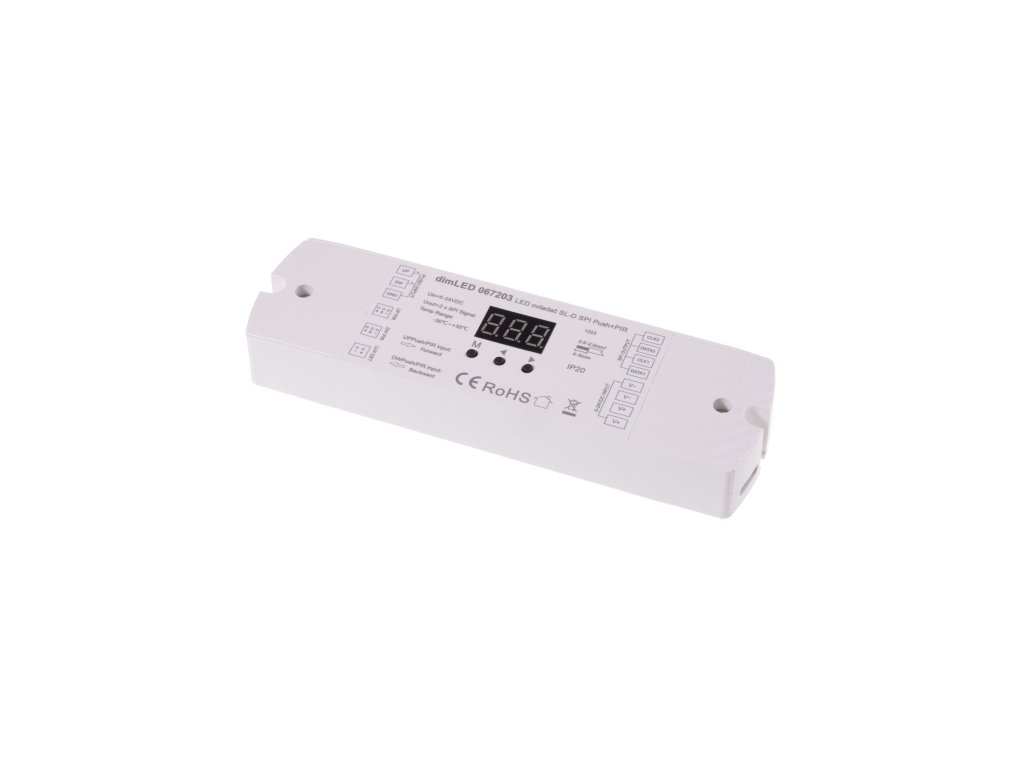

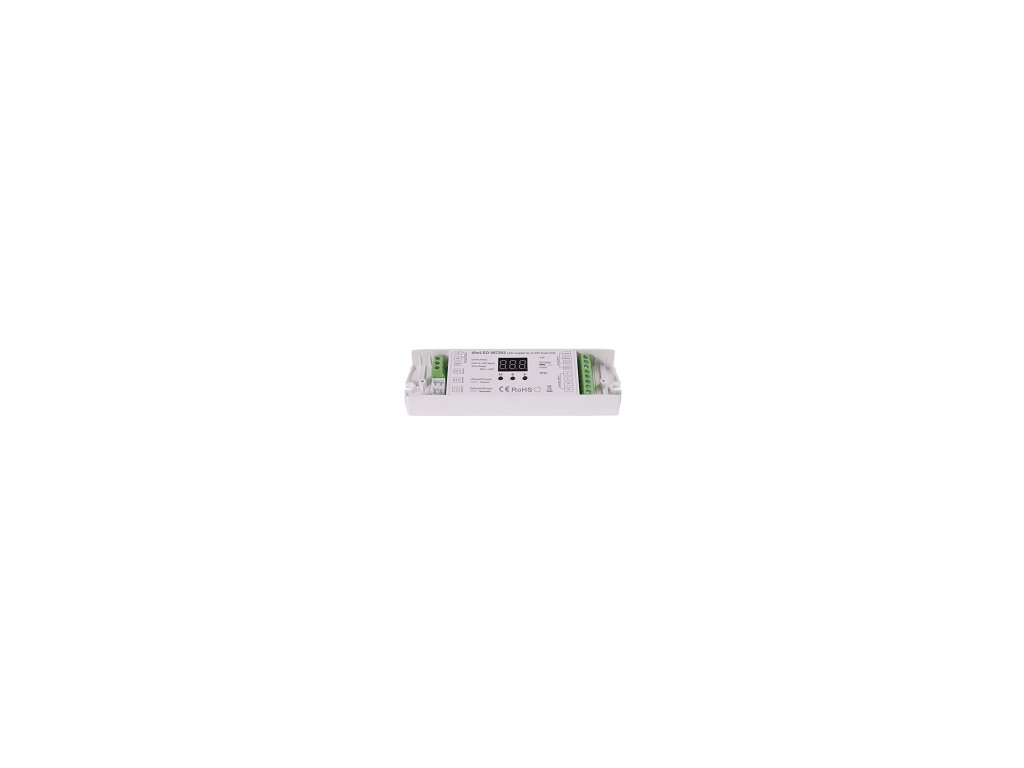

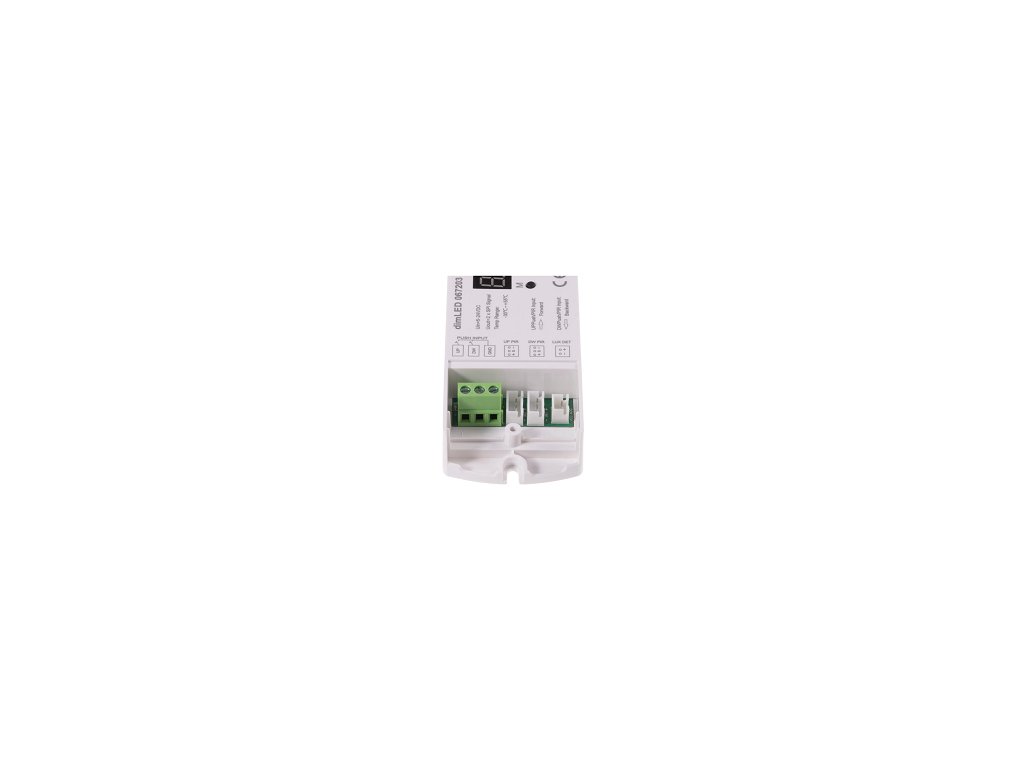

LED ovladač SL-D SPI pro digitální pásky - LED ovladač SL-D SPI pro digitální pásky

Detailní popis produktu

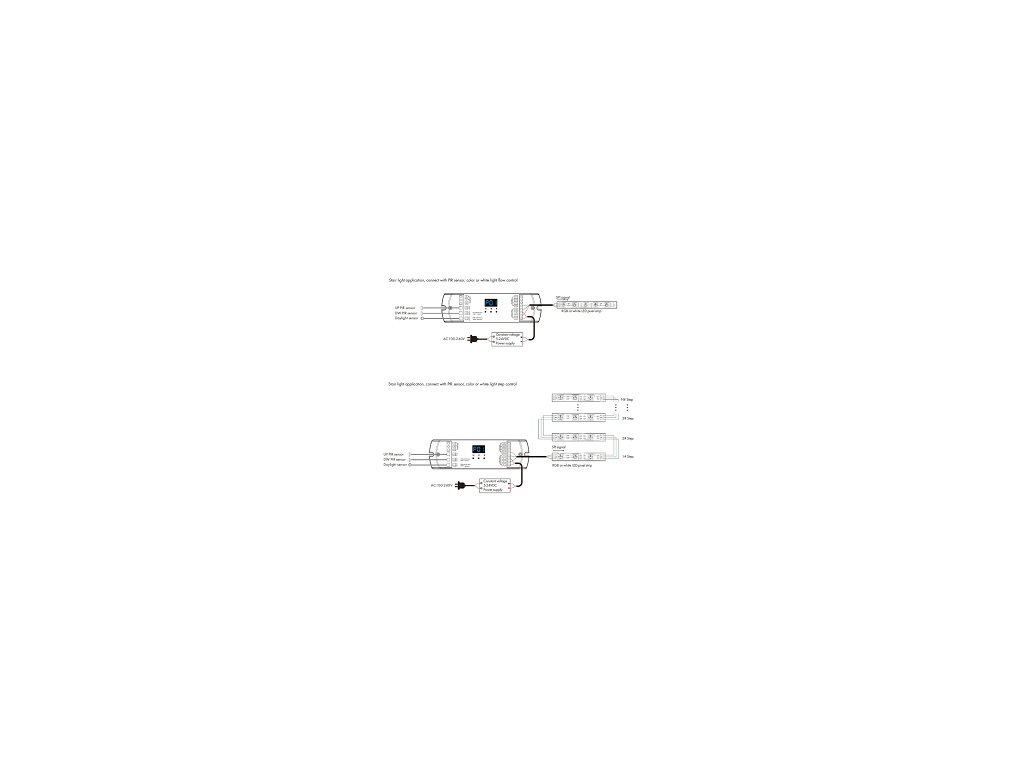

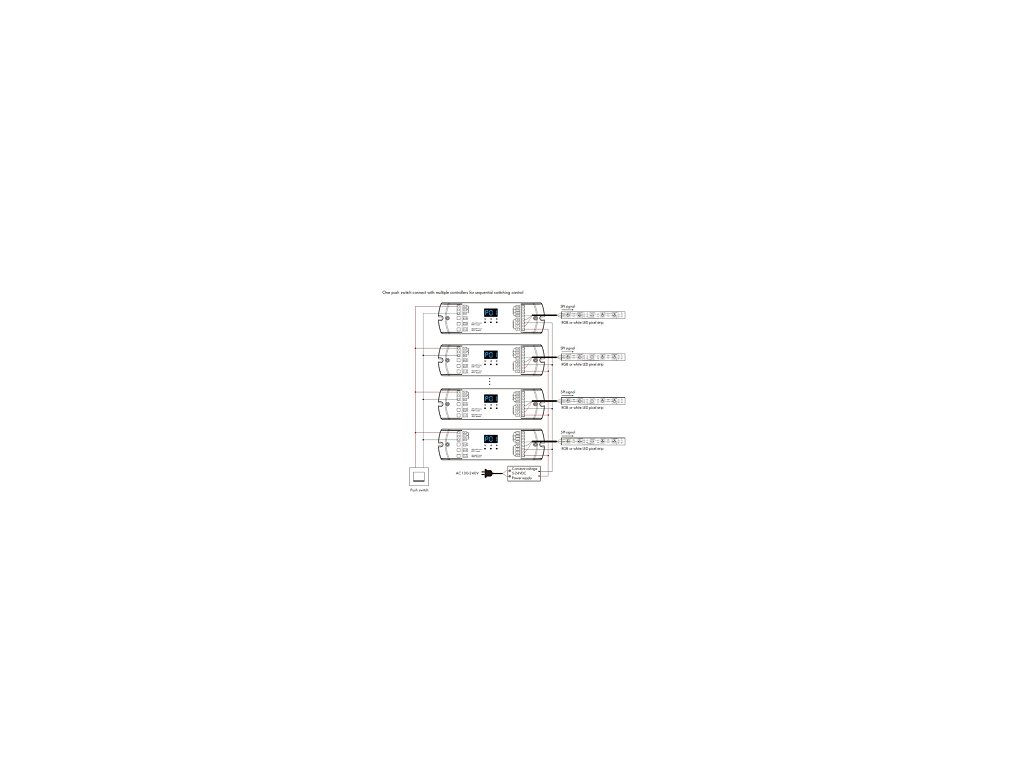

SPI ovladač s SPI výstupní signálem pro digitální LED pásky. Ovladačem dimLED SL-D SPI lze ovládat: Digitální jednobarevné LED pásky Digitální RGB LED pásky K ovladači je možné dokoupit toto příslušenství (není součastí balení): PIR senzor 5m Světelný senzor 5m Ovladač nabízí široké možnosti nastavení a efektů digitálních SPI LED pásků. Díky PIR senzorům můžete aktivovat nastavené světelné efekty při zaznamenání pohybu. K ovladači lze připojit až dva PIR senzory, což umožňuje snímat pohyb ve dvou částech místnosti. Toto řešení je ideální například pro schodiště nebo chodby. Směr světelného efektu lze nastavit tak, aby začal na straně, kde byl zaznamenán pohyb, a v případě pohybu na druhé straně začal tam. Světelný senzor umožňuje aktivaci PIR čidel pouze při dosažení určité úrovně osvětlení (LUX). Ovladač lze také ovládat externím tlačítkem nebo dvěma tlačítky, což umožňuje spínání efektů z různých částí místnosti stejně jako u PIR čidel. Ovladače je možnést tedy spínat pomoci: Připojením tlačítka Připojením PIR senzoru Světelným senzorem Digitální ovladačů umožňuje ovládání až 960 LED diod (pixelů). Ovladač podporuje tyto modelů čipů: TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, UCS2903,UCS2909, UCS2912, WS2811, WS2812, TM1829, TM1914A, GW6205,GS8206,GS8208,LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803,LPD8806, WS2801, WS2803, P9813, SK9822, SM16703P. Specifikace LED ovladače Vstupní napětí 5-24V DC Vstupní proud 15A Výstupní signál 2x SPI (TTL) Připojení Vstup/výstup - mechanické svorky Max. počet ovládaných diod (pixelů) 960 Rozměry 170*50*23mm Typ stmívání SPI signál Paměť posledního nastavení po odpojení napájení: Ano Stupeň krytí: IP20 Maximální délky kabelů senzorů: Senzor světla je dodávaný v délce 5m, lze prodloužit až na 10m. Prodlužovací kabel k PIR čidlům je dodávaný v délce 5m, lze prodloužit až na 15m . Možnosti spínání SL32: Přes dodaná 2 PIR čidla. Přes tlačítka paralelně zapojená Možnosti připojení LED pásků (jednotlivé zapojení naleznete v návodu): Využití až 32 DC výstupů a DC LED pásků nejčastěji pro osvětlení jednotlivých schodů (případně 64 u dvou SL32). Zapojení digitálního LED pásku jako linie. Například pro osvětlení zábradlí, orientačního osvětlení vedle schodů v linii. Zapojení digitálního LED pásku jako ve tvaru Z na jednotlivé schodnice. Světlo se bude rozsvěcet jako "had" postupně. Kombinace DC výstupů (LED pásků) a digitálního. Osvětlení jednotlivých schodů dohromady například s osvětlení zábradlí apod.
